Ermüdungsprüfung an enossalen Zahnimplantaten und Dental-Werkstoffen

Prüfmaschine hat sich zum Branchenstandard entwickelt.

Aachen / Stolberg, den 6. Februar 2025    Auf der 41. Internationalen Dental Show IDS zeigt DYNA-MESS die DYNAdent 14801 Prüfmaschinen für die Prüfung von Dentalimplantaten nach DIN EN ISO 14801 und feiert die Lieferung der hundertsten Maschine an einen Hersteller von Implantaten.

Die erste DYNAdent-Prüfmaschine hat DYNA-MESS 2014 hergestellt; vor Kurzem – zehn Jahre nach der Inbetriebnahme der ersten Maschine – hat das Unternehmen die hundertste bei einem Hersteller von Implantaten in Südkorea in Betrieb genommen.

DYNA-MESS hat die „DYNAdent“-Serie speziell für die dynamische Ermüdungsprüfung von enossalen dentalen Implantate nach DIN EN ISO 14801 als Komplettlösung entwickelt. Sie entsprechen exakt der Norm, nehmen jedoch nur einen Bruchteil des Platzes der vorher üblichen Universalprüfmaschinen in Anspruch. Außerdem sind sie einfach zu bedienen und benötigen weder Druckluft noch Hydrauliköl.

„DYNAdent hat sich zum Branchenstandard entwickelt: Nachdem die Systeme anfangs meist im universitären Forschungsumfeld genutzt wurden, verwenden heute auch die führenden Hersteller von Dentalwerkstoffen und -implantaten unsere Prüfmaschinen, um die Dauerfestigkeit ihrer Produkte zu ermitteln“, sagt Jörn Seemann, Geschäftsführer bei DYNA-MESS.

DYNA-MESS liefert die Maschinen in zwei Ausführungen: DYNA1dent für die Prüfung einzelner Implantate sowie DYNA5dent für die gleichzeitige Untersuchung von bis zu fünf Prüflingen. Sie reduziert die Prüfzeit im Vergleich mit der Einzelprüfung um 80 Prozent ... ein wichtiger Faktor, wenn – zum Beispiel für die Aufnahme einer Wöhlerkurve – mehrere Millionen Lastwechsel erforderlich sind und die Untersuchung mehrerer Implantate nacheinander zu viel Zeit beanspruchen würde.

1.700 Zeichen einschließlich Vorspann und Leerzeichen

DYNA-MESS auf der IDS 2025
Köln, 25. bis 29. März 2025
Halle 4.1, Stand A051

Der technische Hintergrund

Die Prüfung kann unter In-vivo-Bedingungen bei einer Frequenz von 2 Hz und einer Temperatur von 37 °C in einer Kochsalzlösung erfolgen, ebenso ohne Flüssigkeit bei 15 Hz. Die Prüfmaschine bringt eine Kraft von bis zu 600 N mit sinusförmigem Verlauf auf und ermöglicht so das Aufnehmen von Wöhlerkurven über mehrere Millionen Zyklen.

Besonders die DYNA5dent ist sehr flexibel einsetzbar: Da alle fünf Stempel unabhängig voneinander angesteuert werden, können beispielsweise drei Prüflinge dynamisch und gleichzeitig zwei weitere statisch getestet werden. Auf der Kostenseite schlägt auch zu Buche, dass eine Maschine für fünf Prüflinge bei der Anschaffung deutlich günstiger ist als fünf einzelne Geräte.

Ein namhafter Schweizer Hersteller von Implantaten war einer der ersten Anwender der Prüfmaschinen und betreibt mittlerweile weltweit mehr als 50 Prüfstationen: „Die DYNAdent gibt uns die Sicherheit, dass sowohl die Maschine als auch Messtechnik, Bedienung und Auswertung die Vorgaben der Norm exakt erfüllen. Die Belastung jedes Prüflings entspricht in Bezug auf die Probenhalterung, den Belastungswinkel und die Art der Lastaufbringung exakt den Vorgaben der Norm für die Prüfung von Implantaten. Auch nach mittlerweile vielen Milliarden Lastwechseln arbeiten die Anlagen nach wie vor zuverlässig.“

Einfach zu handhaben und flexibel

Alle DYNAdent-Systeme werden mit einem All-in-One-PC geliefert, der sowohl über eine Tastatur als auch über den Touchscreen-Monitor bedient werden kann. Das System verwendet die DYNATCC-Software, die von den Nutzern als sehr benutzerfreundlich anerkannt ist. Sie umfasst die Benutzerverwaltung, eine Probenbibliothek, eine als besonders einfach anerkannte Versuchsparametrierung und eine kontinuierliche Speicherung aller Versuchsdaten. So ist am Ende eines Versuchs nicht nur eine Aussage über das Schadensbild möglich, sondern auch der Verlauf der Schädigung während des Versuchslaufs kann verfolgt werden.

Durch den einfachen Wechsel der Prüfvorrichtung können auch andere Versuche wie Drei- oder Vierpunkt-Biegeversuche an Keramikstäben, Biegeversuche an Brückenkonstruktionen oder Druckversuche durchgeführt werden.

Technischer Hintergrund: 2.100 Zeichen einschließlich Leerzeichen

Über DYNA-MESS

Die DYNA-MESS Prüfsysteme GmbH konzipiert und baut Hightech-Prüfsysteme für die mechanische Prüfung von Werkstoffen, Komponenten und ganzen Baugruppen von Produkten. Das Unternehmen wurde 1985 in Aachen gegründet und ist seit 2001 im benachbarten Stolberg beheimatet.

Die Systeme werden zum Beispiel im Fahrzeugbau für die statische und dynamische Prüfung von Sitzen, Lenkrädern oder Pedalen, in der Medizintechnik für die Untersuchung von Dentalimplantaten und Prothesen sowie in der Tragwerksprüfung für die Analyse des Bauwerksverhaltens eingesetzt.

DYNA-MESS bietet eine breite Palette von Prüfmaschinen für Zug, Druck, Biegung, Torsion und Schwingung. Die Maschinen werden servohydraulisch, servopneumatisch oder elektromotorisch angetrieben. Das Unternehmen liefert sie einschließlich der vollständigen Mess-, Steuer- und Regelungselektronik und benutzerfreundlicher, intuitive bedienbarer PC-basierter Anwendersoftware.

Das Lieferspektrum umfasst drei Kategorien:

Universalsysteme für das Prüflabor, beispielsweise Zwei-Säulen Maschinen, die weltweit für eine Vielzahl unterschiedlicher Prüfaufgaben verwendet werden, so zum Beispiel für die Ermittlung des Ermüdungs- und Verschleißverhaltens sowie der Lebensdauer von Bauteilen und Baugruppen unter statischer oder dynamischer Last.

Prüfanlagen für klar definierte Anwendungen, die DYNA-MESS exakt auf Prüfnormen abgestimmt hat und die in Serie gefertigt werden. Einige dieser Anlagen, zum Beispiel die DYNAdent für die Prüfung von Zahnimplantaten gemäß der Norm 14 801, haben sich in ihrer Branche zum internationalen Standard entwickelt.

Sonderanlagen, die DYNA-MESS im Kundenauftrag von Grund auf entwickelt, baut und in Betrieb nimmt. Ein Beispiel ist eine Prüfanlage für die Rotorblätter von Windkraftanlagen.

Zu den Kunden zählen vorwiegend Industrieunternehmen und unabhängige Prüflabore sowie Universitäten, Hochschulen und Forschungseinrichtungen in aller Welt. Am Firmen-Stammsitz in Stolberg bei Aachen arbeiten 35 Mitarbeiterinnen und Mitarbeiter. Über ein Netzwerk von Vertretungen und Niederlassungen ist DYNA-MESS weltweit präsent.

Abbildungen und Bildunterschriften
Photos and captions

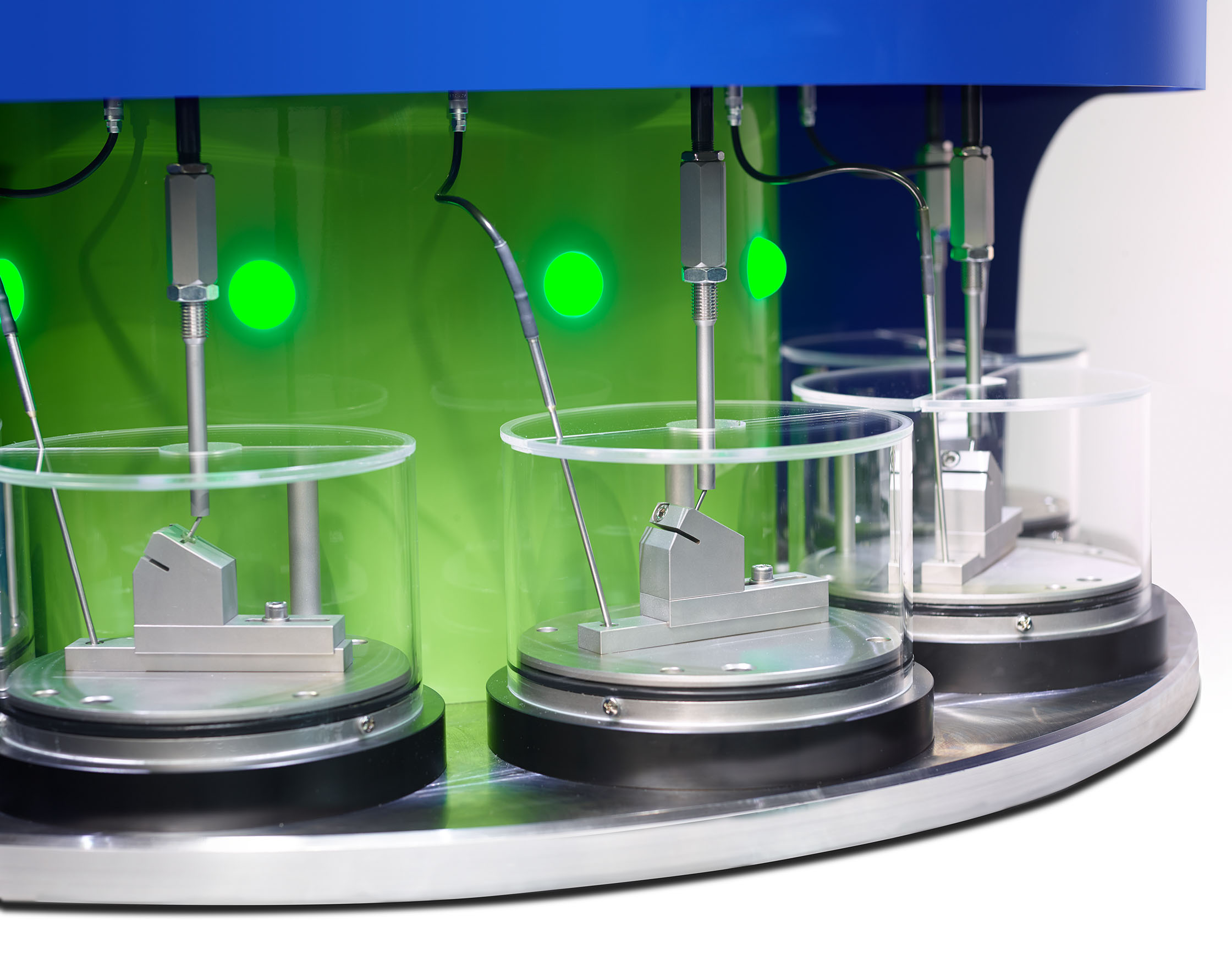

Bild 1: Die DYNA5dent prüft bis zu fünf Prüflinge synchron. Fig. 1: DYNA5dent can test up to five specimens synchronously.

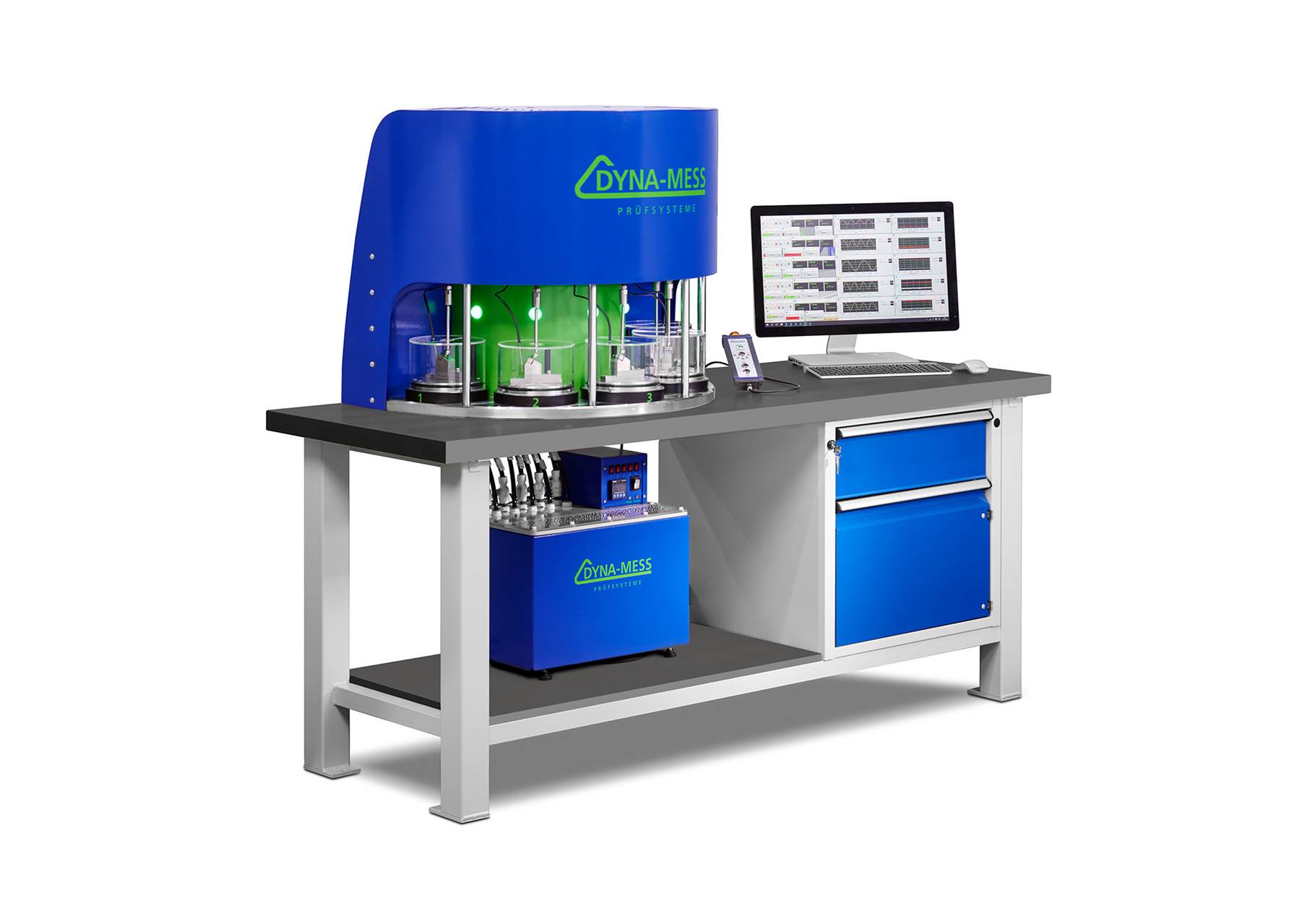

Bild 2: Die DYNA5dent ist ein vollständig autarker Arbeitsplatz. Fig. 2: DYNA5dent is a fully stand-alone working station.

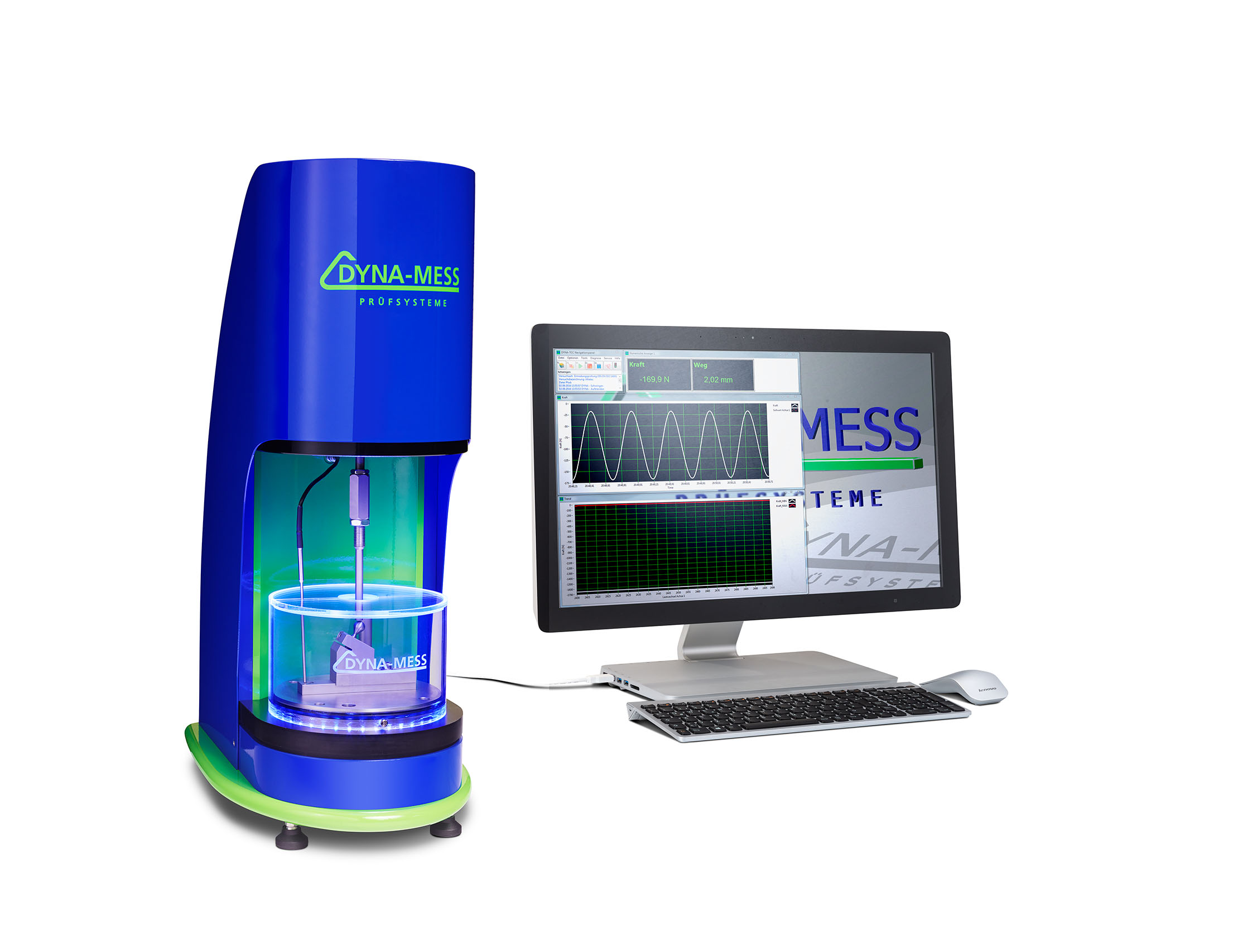

Bild 3: Die DYNA1dent beansprucht nur wenig Platz im Labor. Fig. 3: Its small footprint makes DYNA1dent a highly space-saving device for the lab.

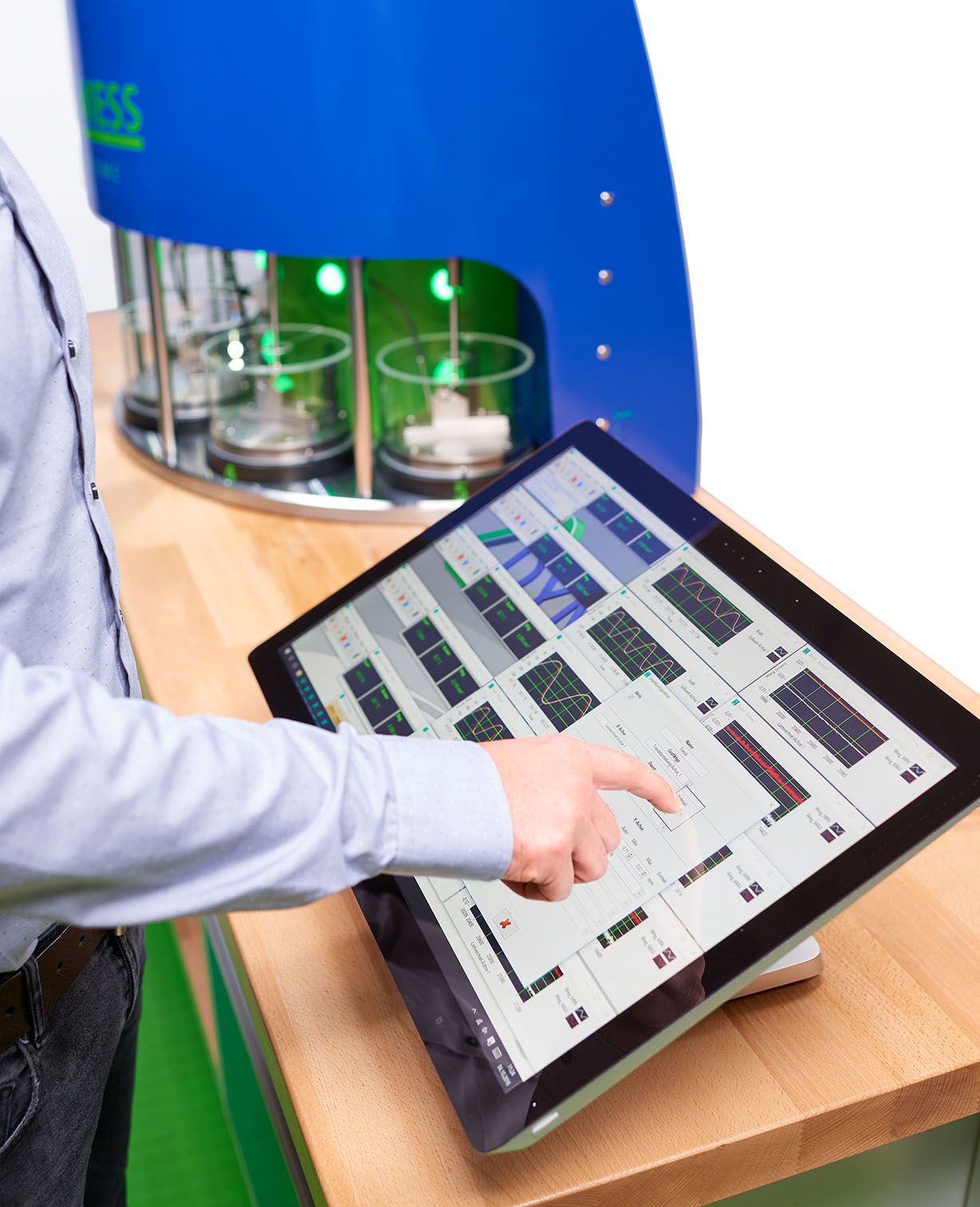

Bild 4: Der mitgelieferte PC steuert die Maschine, analysiert die Messdaten und gibt die Protokolle aus. Fig. 4: The PC, which is part of the supply, is used to control the machine, analyze the measured data and output testing protocols.
Bild 5: DYNA-MESS fertigt die Systeme in Serie – Gewähr für hohe Zuverlässigkeit. Fig. 5:DYNA-MESS produces the systems in series – a guarantee for high reliability.

^{Bildrechte | Copyright Photos: DYNA-MESS Prüfsysteme GmbH
Hochauflösende Bilddateien stehen oben zum Download bereit.| High-resolution image files are available for downloading above.}
