Neue Maschine ist exakt an die ASTM F543 angepasst.

Aachen / Stolberg, den 19. August 2024    Für die Prüfung von metallischen Knochenschrauben nach ASTM F543 stellt DYNA-MESS die neue servoelektrische Prüfmaschine DYNA-MBS vor. Sie ist einschließlich der Regelungstechnik und der Softwaremodule speziell für diese Norm ausgelegt. DYNA-MESS liefert sie steckerfertig einschließlich der Softwaremodule.

Die neue Prüfmaschine führt alle Prüfungen von metallischen Knochenschrauben nach ASTM F543 aus, die die Norm vorschreibt: den statischen Torsionstest, die Bestimmung des Einschraubmoments, den Auszugversuch und die Ermittlung der Eigenschaften von selbstschneidenden Knochenschrauben.

DYNA-MESS hat die Maschine von Grund auf für die ASTM F543 neu entwickelt. In ihr sind Mechanik, Regelungstechnik und Software perfekt aufeinander abgestimmt und an die Norm angepasst. DYNA-MESS liefert die Anlage als vollständig ausgestatteten, steckerfertigen Prüfplatz einschließlich Elektrik, Mess- und Regeltechnik, PC und Softwaremodulen. So können die Anwender sie unmittelbar nach dem Anschalten in vollem Umfang der Norm entsprechend nutzen. Der gesamte Prüfplatz beansprucht eine Grundfläche von lediglich 1,5 x 0,7 m.

Mit einer Nennkraft von 1 kN, einem Drehmoment bis zu 20 Nm und einem Verfahrweg von 300 mm entspricht sie den Anforderungen der Norm in allen Punkten.

Jörn Seemann, Geschäftsführer von DYNA-MESS, erläutert, warum die Konstrukteure keine Standard-Prüfmaschine angepasst haben: „Die Anforderungen der ASTM F543 sind so speziell, dass wir uns entschieden haben, eine exakt an die Norm angepasste, neue Anlage zu entwickeln. Das Ergebnis ist eine Maschine, die regelungstechnisch genau für die Norm ausgelegt ist und auf die Erfordernisse des Prüflabors abgestimmt ist. Das bedeutet unter anderem, dass sie wenig Platz beansprucht, sofort nach der Inbetriebnahme betriebsbereit und einfach zu bedienen ist.“

1.900 Zeichen einschließlich Vorspann und Leerzeichen

Die Software im Detail

DYNA-MESS liefert die Anlage mit vier Softwaremodulen, die die ASTM F543 exakt abbilden:

Software-Modul "ASTM F543: Torsions-Versuch"

• Belastung in Momenten/Winkel-Regelung mit definierter Anstiegsgeschwindigkeit
• Parametrierbare Brucherkennung
• Ermittlung Streckgrenze, max. Torsionsmoment, Bruchwinkel
• Darstellung und Speicherung der Zeitverläufe

Software-Modul "ASTM F543: Ein-/Ausdreh-Versuch"

• Ein- und Ausdrehen in Winkel-Regelung mit definierter Geschwindigkeit unter axialer Last
• Ermittlung der maximalen Ein- und Ausdreh-Drehmomente
• Darstellung und Speicherung der Zeitverläufe

Software-Modul "ASTM F543: Auszugs-Versuch"

• Eindrehen in Winkel-Regelung mit definierter Geschwindigkeit
• Axiales Herausziehen in Weg-Regelung mit definierter Geschwindigkeit
• Parametrierbare Brucherkennung
• Darstellung und Speicherung der Zeitverläufe

Software-Modul "ASTM F543: Selbstschneidende Knochenschrauben"

• Eindrehen in Winkel-Regelung unter steigender axialer Last
• Ermittlung der Axialkraft, bei der die selbstschneidende Wirkung einsetzt
• Darstellung und Speicherung der Zeitverläufe

Über DYNA-MESS

Die DYNA-MESS Prüfsysteme GmbH konzipiert und baut Hightech-Prüfsysteme für die mechanische Prüfung von Werkstoffen, Komponenten und ganzen Baugruppen von Produkten. Das Unternehmen wurde 1985 in Aachen gegründet und ist seit 2001 im benachbarten Stolberg beheimatet.

Die Systeme werden zum Beispiel im Fahrzeugbau für die statische und dynamische Prüfung von Sitzen, Lenkrädern oder Pedalen, in der Medizintechnik für die Untersuchung von Dentalimplantaten und Prothesen sowie in der Tragwerksprüfung für die Analyse des Bauwerksverhaltens eingesetzt.

DYNA-MESS bietet eine breite Palette von Prüfmaschinen für Zug, Druck, Biegung, Torsion und Schwingung. Die Maschinen werden servohydraulisch, servopneumatisch oder elektromotorisch angetrieben. Das Unternehmen liefert sie einschließlich der vollständigen Mess-, Steuer- und Regelungselektronik und benutzerfreundlicher, intuitive bedienbarer PC-basierter Anwendersoftware.

Das Lieferspektrum umfasst drei Kategorien:

Universalsysteme für das Prüflabor, beispielsweise Zwei-Säulen Maschinen, die weltweit für eine Vielzahl unterschiedlicher Prüfaufgaben verwendet werden, so zum Beispiel für die Ermittlung des Ermüdungs- und Verschleißverhaltens sowie der Lebensdauer von Bauteilen und Baugruppen unter statischer oder dynamischer Last.

Prüfanlagen für klar definierte Anwendungen, die DYNA-MESS exakt auf Prüfnormen abgestimmt hat und die in Serie gefertigt werden. Einige dieser Anlagen, zum Beispiel die DYNAdent für die Prüfung von Zahnimplantaten gemäß der Norm 14 801, haben sich in ihrer Branche zum internationalen Standard entwickelt.

Sonderanlagen, die DYNA-MESS im Kundenauftrag von Grund auf entwickelt, baut und in Betrieb nimmt. Ein Beispiel ist eine Prüfanlage für die Rotorblätter von Windkraftanlagen.

Zu den Kunden zählen vorwiegend Industrieunternehmen und unabhängige Prüflabore sowie Universitäten, Hochschulen und Forschungseinrichtungen in aller Welt. Am Firmen-Stammsitz in Stolberg bei Aachen arbeiten 35 Mitarbeiterinnen und Mitarbeiter. Über ein Netzwerk von Vertretungen und Niederlassungen ist DYNA-MESS weltweit präsent.

Abbildungen und Bildunterschriften
Photos and captions

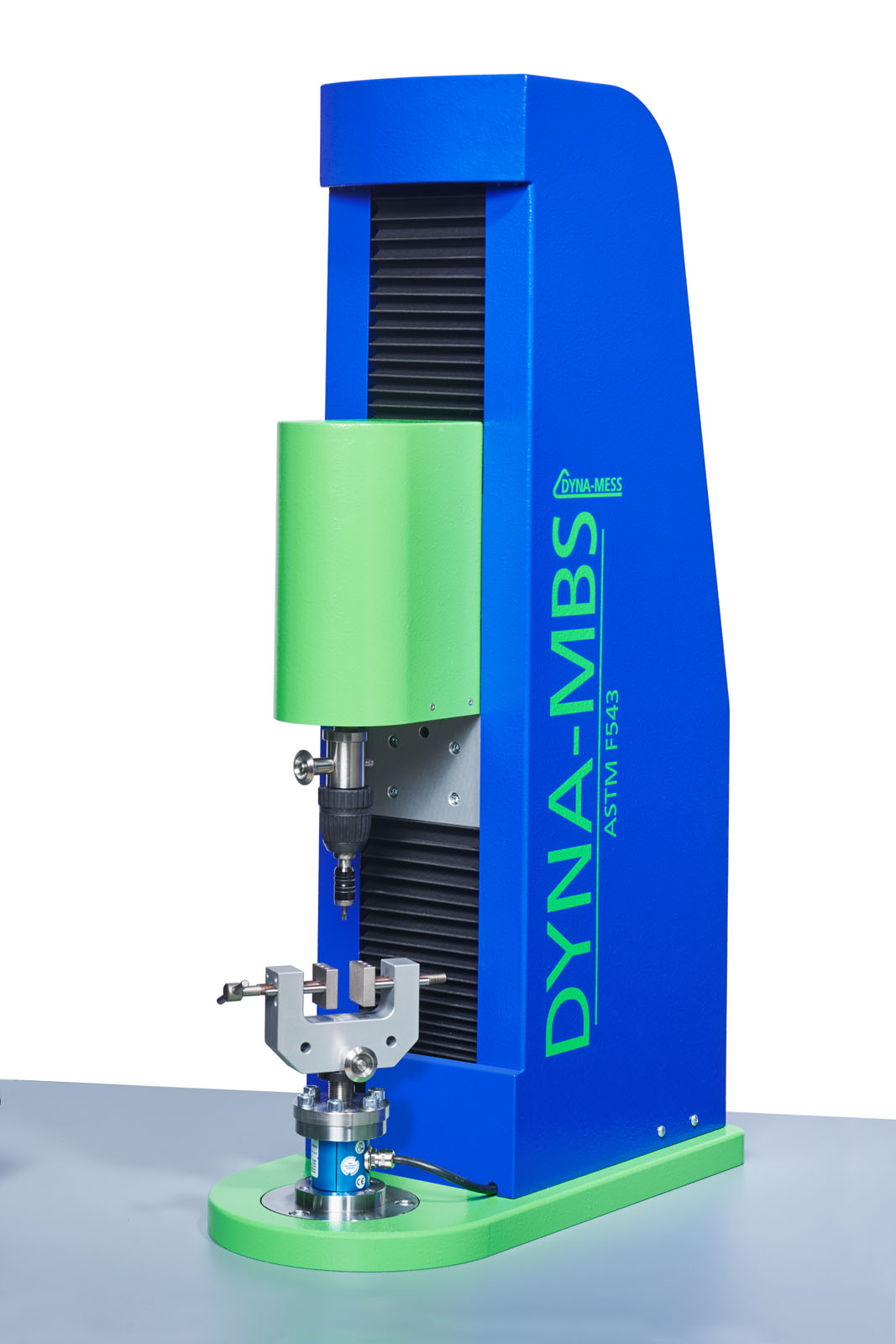

Bild 1: DYNA-MESS hat die DYNA-MBS speziell für die Prüfung nach ASTM F543 entwickelt. Fig. 1: DYNA-MESS has developed the DYNA-MBS machine specifically for test methods in accordance with ASTM F543.

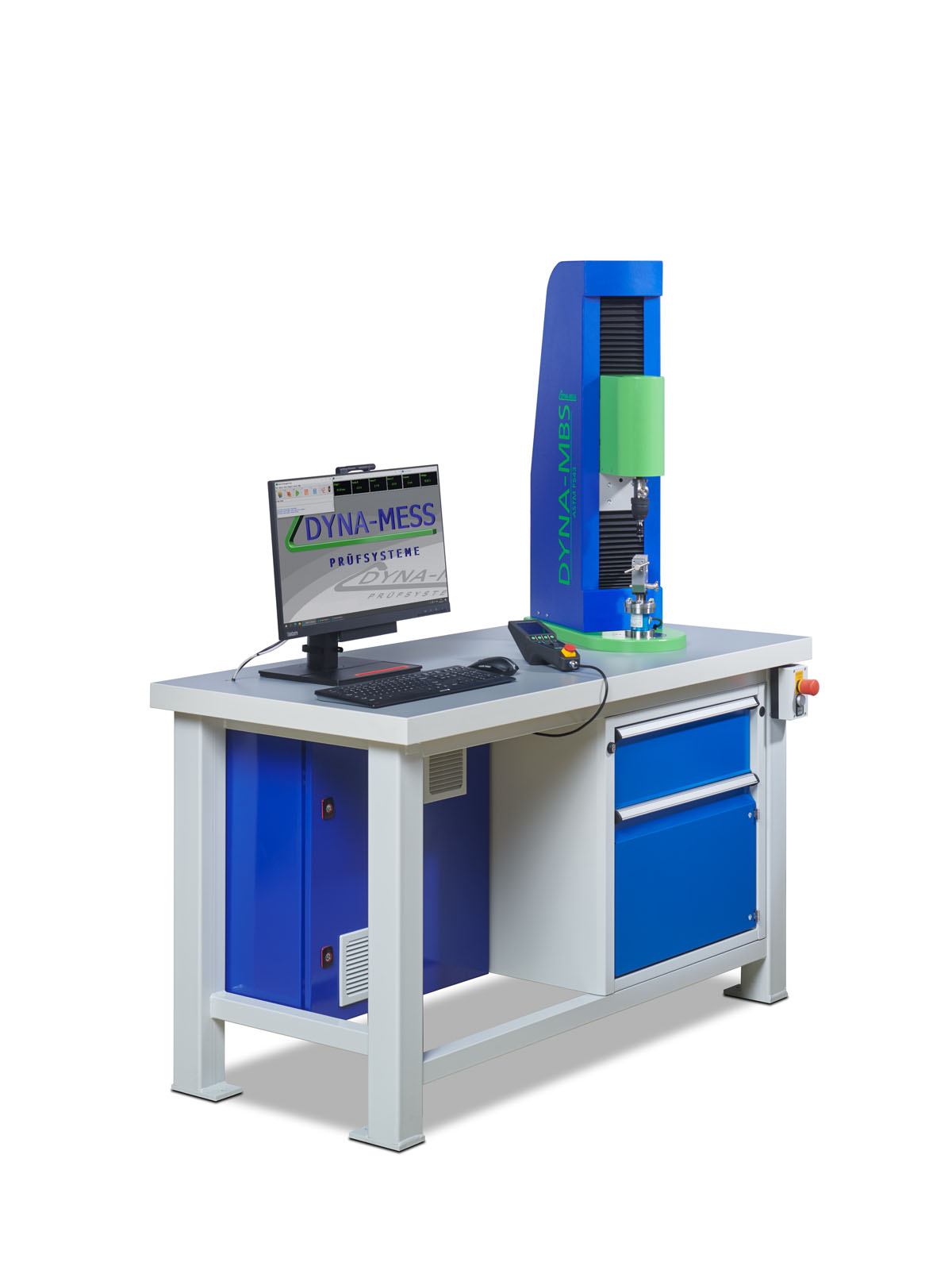

Bild 2: Der gesamte Prüfplatz beansprucht nur eine Grundfläche von lediglich 1,5 x 0,7 m. Fig. 2: The entire testing system requires a footprint of just 1.5 m x 0.7 m.

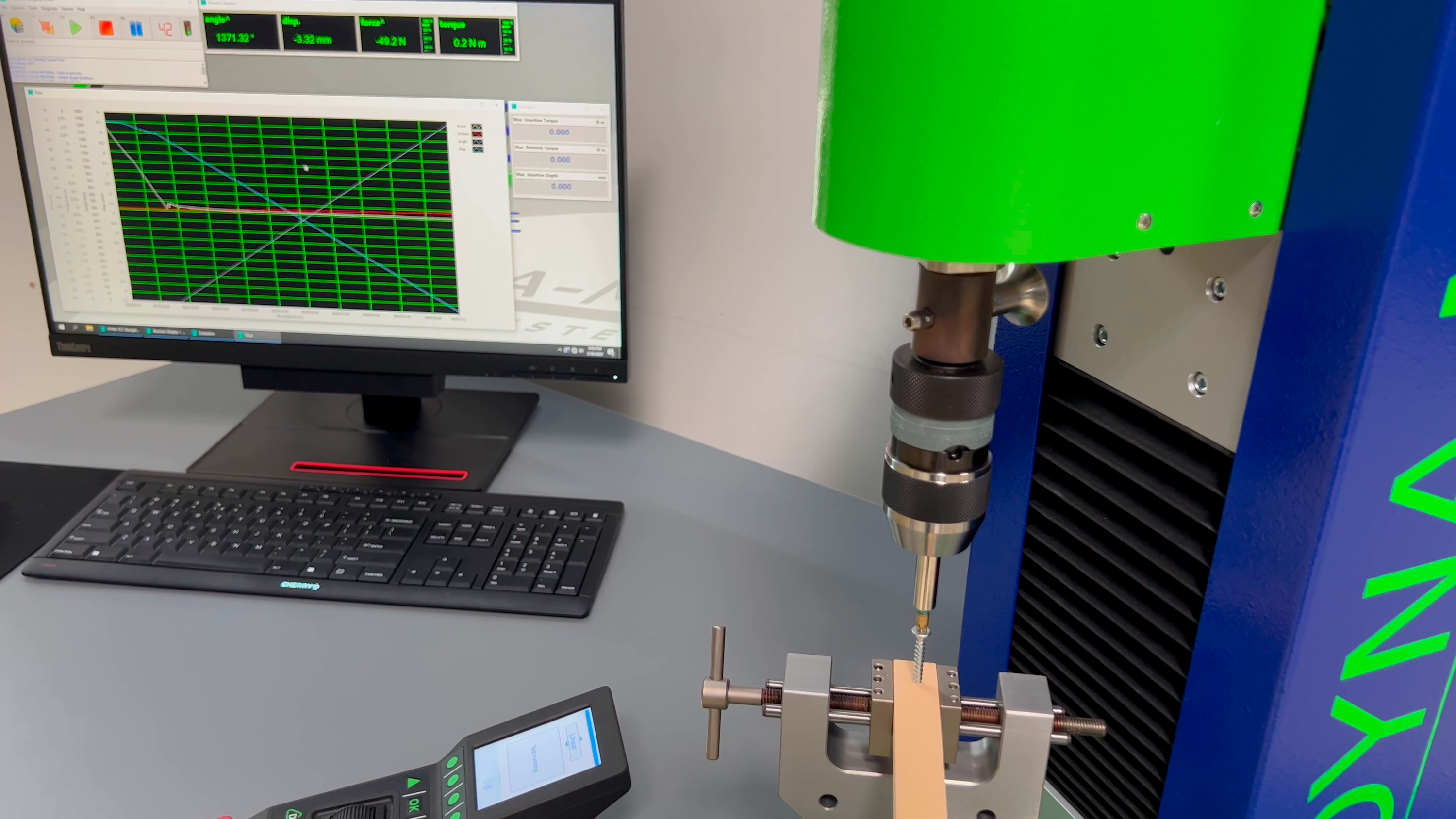

Bild 3: All vier Softwaremodule für die Prüfung nach ASTM F543 sind im Lieferumfang enthalten. Fig. 3: The system is supplied complete with software modules covering all the four test methods specified in the ASTM F543 standard.

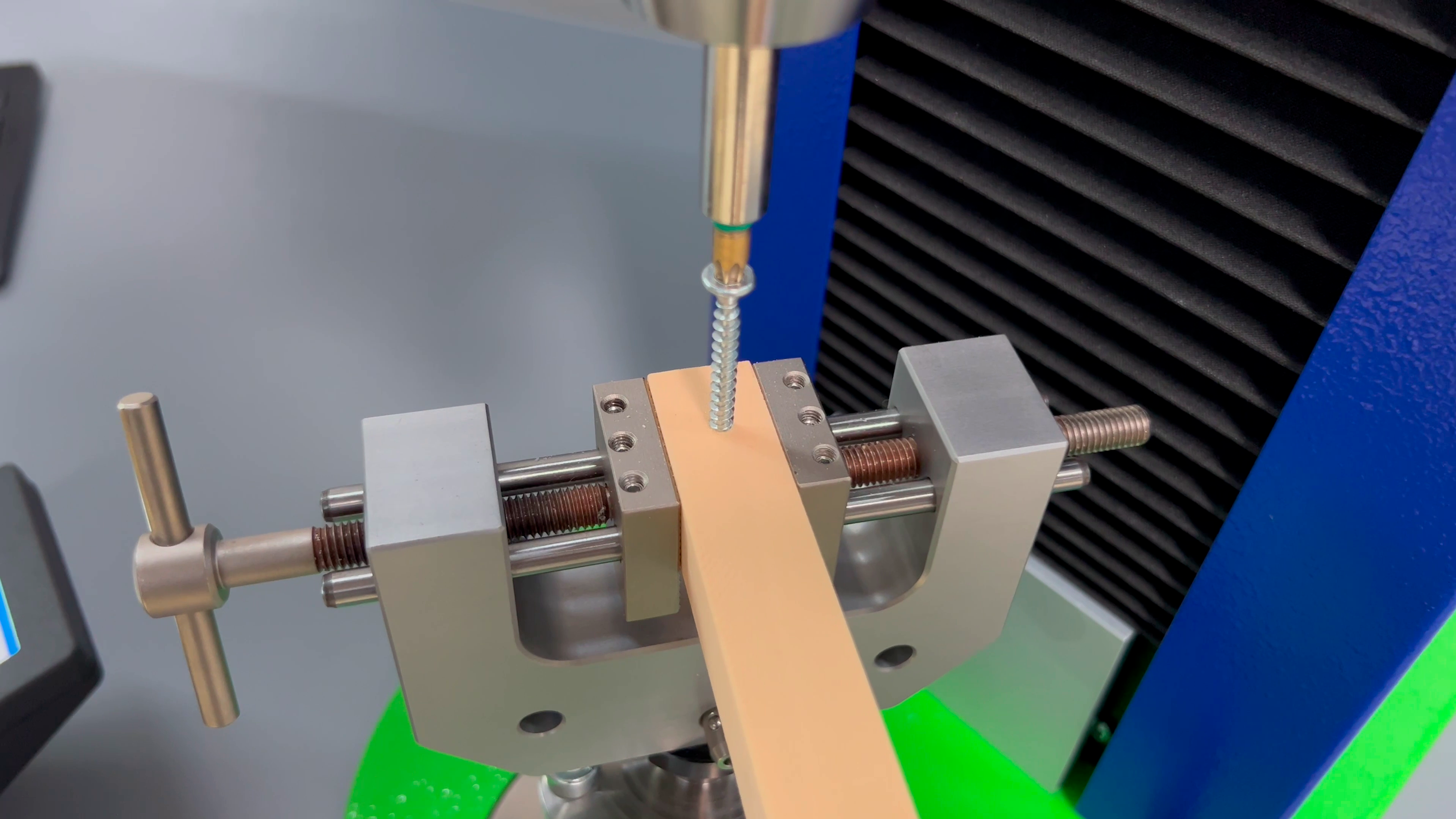

Bild 4: Mit einer Nennkraft von 1 kN und einem Verfahrweg von 300 mm sind alle Prüfungen realisierbar, die die Norm vorschreibt. Fig. 4: Designed for an applicable load of 1 kN and a linear displacement height of 300 mm, the machine is capable of performing all tests specified in the ASTM F543 standard.

^{Bildrechte | Copyright Photos: DYNA-MESS Prüfsysteme GmbH
Hochauflösende Bilddateien stehen oben zum Download bereit.| High-resolution image files are available for downloading above.}

New instrument tailored exactly to the test methods specified in ASTM F543.

Aachen / Stolberg, Germany, 19 August 2024    DYNA-MESS has launched DYNA-MBS, a new servoelectric testing machine for the testing of metallic bone screws in accordance with ASTM F543. The new instrument’s layout, controls and software modules have been designed specifically to meet the requirements and test methods provided in the specification for that standard. DYNA-MESS supplies the system plug-in ready, complete with all necessary software modules.

The new testing machine performs all test methods for metallic medical bone screws set out in the specification to ASTM F543, specifically, tests for determining the torsional properties, the driving torque, the axial pullout strength and the performance properties of self-tapping medical bone screws.

DYNA-MESS has developed the new machine from scratch specifically for tests in accordance with ASTM F543. The perfectly harmonized mechanical equipment, controls and software of the system have been adapted to the requirements of this particular testing standard. DYNA-MESS supplies the machine as a plug-in ready testing system, fully equipped with electrics, measuring and control systems, PC and software modules. After switching on, the machine is instantly ready to perform all functions covered by the standard. The entire testing system requires a footprint of just 1.5 m x 0.7 m.

With a nominal load of 1 kN, a maximum torque of 20 Nm and a displacement travel range of 300 mm, the system fully conforms to the requirements of the standard.

Jörn Seemann, Managing Director of DYNA-MESS, explains why his engineers decided to design a new machine instead of adapting an existing general-purpose machine: “The requirements of ASTM F543 are extremely specific. Therefore, we decided to design a new machine from scratch that would be perfectly tailored to the test methods covered by that standard. The result is a machine that combines the mechanical equipment and controls tailored to the challenging requirements of the standard with the features needed in a testing lab environment, such as a small footprint, instantly ready to use and highly user-friendly.”

330 words including introduction

The software in detail

DYNA-MESS supplies the system complete with four software modules, representing exactly the test methods specified in ASTM F543:

Software Module "ASTM F543: Torsional Test"

o Torque/Angle controlled test with predefined speed

o Adjustable fracture detection

o Determination of yield strength, max. torque, fracture angle

o Display and storage of the time signal

Software Modul "ASTM F543: Driving Torque Test"

o Angle controlled screwing in/out of bone screws with predefined speed under axial load

o Determination of the max. driving torque

o Display and storage of the time signal

Software Module "ASTM F543: Pull-out Test"

o Angle controlled screwing in in with predefined speed

o Displacement controlled pull-out with predefined speed

o Adjustable fracture detection

o Display and storage of the time signal

Software-Module "ASTM F543: Self-Tapping Bone Screws"

o Angle controlled screwing in under increasing axial load

o Determination of the axial force at which the self-tapping effect begins

o Display and storage of the time signal

About DYNA-Mess

DYNA-MESS Prüfsysteme GmbH designs and manufactures high-tech systems for the mechanical testing of materials, components and entire equipment units. The company was founded in Aachen, Germany, in 1985. In 2001, DYNA-MESS moved to its current headquarters in the town of Stolberg, near Aachen.

DYNA-MESS systems are used in numerous industries and applications, such as in the automotive industry for static and dynamic testing of car seats, steering wheels and pedals, in medical technology for measuring the properties of dental implants and prostheses, and in structural engineering for analyzing the behaviour of structures.

DYNA-MESS offers a wide range of machines for tensile, pressure, bending, torsion and vibration tests. The machines are equipped with servohydraulic, servopneumatic or electric actuation systems. They are supplied complete with all measuring and control (including closed loop) electronics and include user-friendly, intuitive PC-based application software.

The product range comprises three categories:

Universal testing systems for test labs, such as the company’s highly versatile two-column machines used worldwide for testing tasks such as the determination of fatigue and wear behaviour and for end-of-life tests of components and assemblies under static or dynamic loading.

Testing systems for specific applications: These systems are tailored to conform to the requirements of specific testing standards and manufactured in series. Various of these systems, such as DYNAdent for the testing of dental implants in accordance with DIN EN ISO 14 801, have become well established worldwide in their respective industries.

Customized systems are testing machines developed, manufactured and commissioned to customer specifications. An example is a system developed for the testing of rotor blades for wind power plants.

The company’s worldwide customer base mainly includes companies from industry, independent testing laboratories, universities and research institutes. DYNA-MESS has a team of 35 employees at its headquarters in Stolberg near Aachen and a worldwide network of branches and representations.
